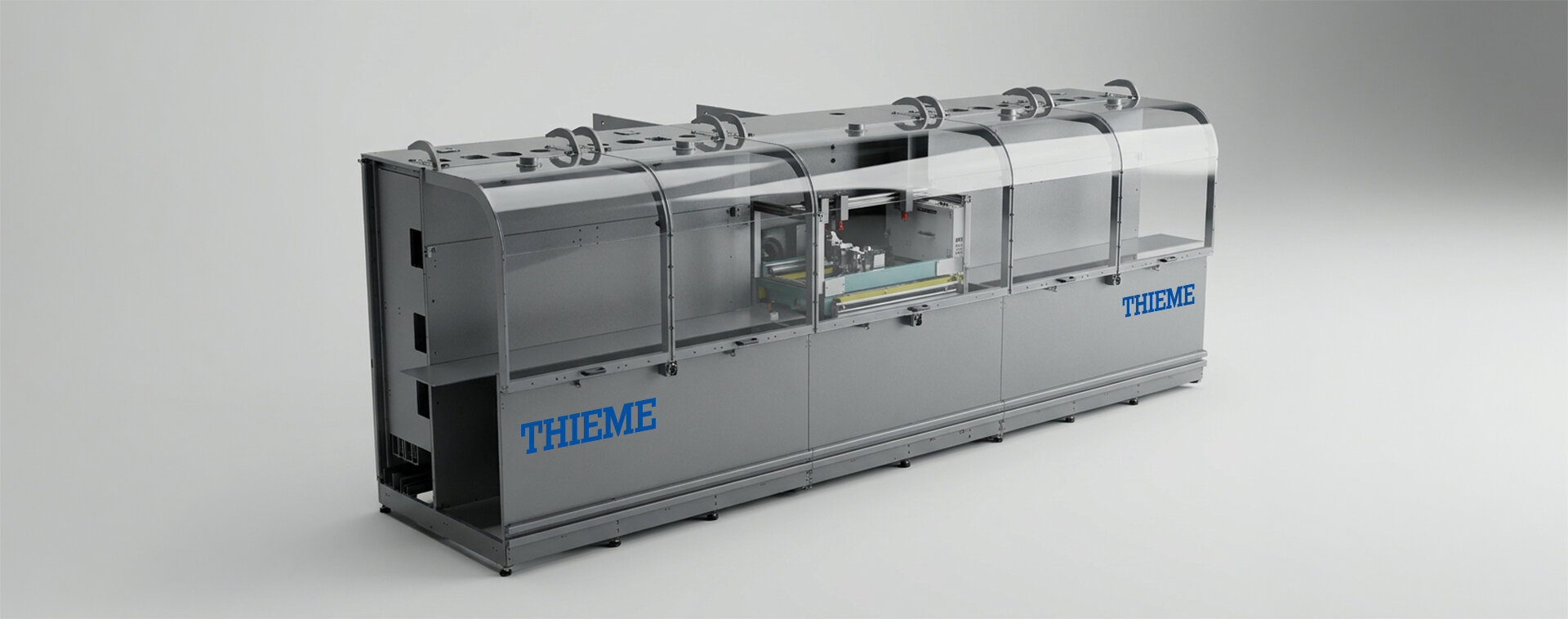

THIEME 6000 PE Rolle-zu-Rolle

Modulare R2R-Beschichtungsanlage mit patentiertem THIEME-Rakelwerk

Siebdruck baureihe

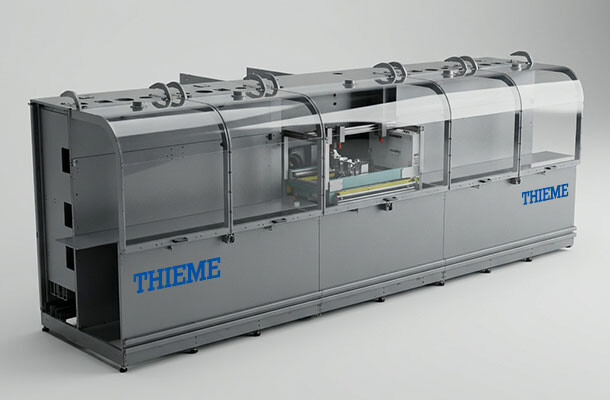

THIEME 6000 PE

Vollautomatische Rolle-zu-Rolle-Siebdruckanlage – wegweisende Technologie für verschiedene flexible Rollenmaterialien für gedruckte Elektronik, Solarzellen, RFID und organische Elektronik.

Warum THIEME 6000 PE?

Bahnbreite 350 | 550 | 750
Höchste Präzision durch Kameraausrichtung [Print-to-Print]
Hohe Produktivität
Modularer Aufbau
Heißluft-/UV-/IR-Trockner optional

Standard

Abwickeleinheit
Bahnführung mit Spleißtisch und pneumatischen Klemmen
Tintenstrahldrucker für Passermarken
Siebdruckstation
Automatische Bildausrichtung mittels CCD-Kameras
Aufwickeleinheit
Acrylgehäuse mit LED-Beleuchtung
HMI-Touchscreen, verschiebbar

Optionen

Reinigung, Corona, Plasma
Optische Prüfung
Zusätzlicher Abwickler/Aufwickler
Heißlufttrockner max. 180 °C / UV-/IR-Trockner
Maßgeschneiderte Größen und Optionen erhältlich

Technische Daten

Maschinentyp	6005	6010	6020
Bahnbreite max. [mm]	350	550	750
Bahnbreite min. [mm]	150	250	350
Walzendurchmesser [mm]	Ø 500	Ø 600	Ø 600 / Ø 1000
Druckformat max. [mm]	330 x 550	530 x 750	730 x 1050
Siebrahmen max. [mm]	800 x 1100	1000 x 1300	1200 x 1600
Materialstärke [µm]	50 bis 150
Vakuumlöcher am Drucktisch [mm]	0,5 - 1,2
Transportgeschwindigkeit [m/min]	max. 15
Produktivität bei einer Druckgeschwindigkeit von 0,5 m/s [Drucke/h]	730	620	500
Rakelgeschwindigkeit [mm/s]	20 - 1000
Stromversorgung [V/Hz/Ph]	400 / 50 / 3
Druckluft [bar]	6
Trocknungstechnik [optional]	Hot-Air, UV, IR - horizontal, 3 loops
Alle technischen Informationen beziehen sich auf den jeweiligen Prozess.

Anwendungsfelder

Die Anwendungsmöglichkeiten funktionaler Druckverfahren sind unbegrenzt und ständig kommen neue hinzu: beispielsweise die Herstellung von Antennen, Folientastaturen oder Leiterbahnen.
Bei der Entwicklung neuer Prozesse unterstützen wir unsere Kunden mit Lösungen für den Prozesseinstieg („Lab-to-Fab“), die wir im hauseigenen Technology Center erproben. Daneben führen wir auch Machbarkeitsstudien durch.

Mehr ...
Sie suchen Lösungen für die Produktion von Brennstoffzellen, Dünnschichtsolarzellen (CIGS, DSSC, usw.) Batterien oder ähnlichem?

Thieme konzipiert in enger Zusammenarbeit mit seinen Kunden deren maßgeschneiderte Drucklinie.

Es werden Maschinen in den Bereichen Rolle zu Rolle, Dünnschicht auf Glas und auch hochpräzisen Siebdruck gebaut.
