Digitaldruck baureihe

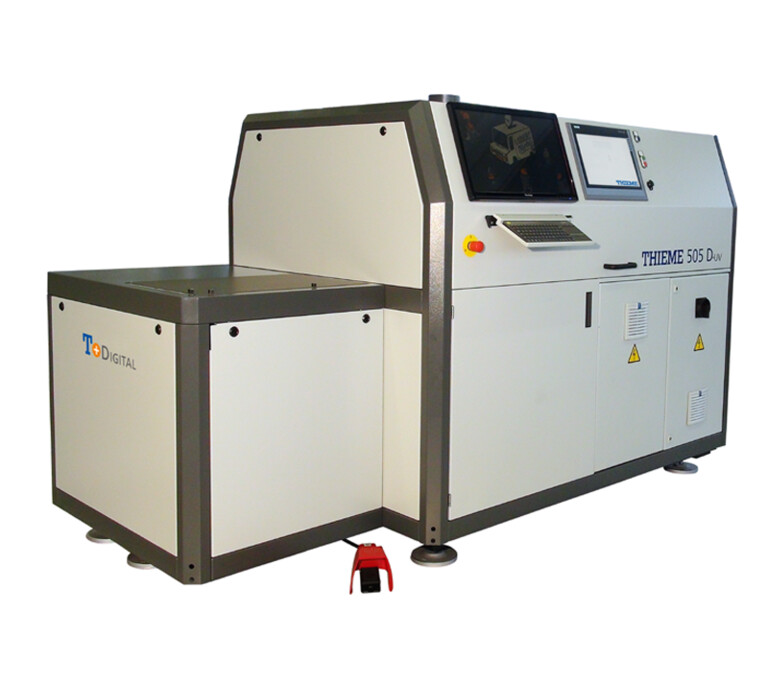

THIEME 505 D UV

Die THIEME 505 D UV ist ein digitales Drucksystem mit UV-Trocknung zur Bedruckung dekorativer Industrieprodukte (z.B. Eingabesysteme oder Teilebedruckung) aus verschiedensten Werkstoffen.

Digitales Drucksystem mit UV-Trocknung zur Bedruckung dekorativer Industrieprodukte

Warum THIEME 505 D UV?

  • Optimiert für UV Tinten
  • Industrielles Digitaldrucksystem
  • Wiedergabe von Farbverläufen und feinen Schriften
  • Optimiertes „Hands- Free“ Bedienkonzept
  • Einhausung für sichere Bedienung und integrierte Absaugung

Besonderheiten

  • Multipass-Digitaldruck für höchste Ansprüche
  • Vakuumtisch mit Anlegestiften für passgenaue Substratausrichtung
    (passgenau auch zum Siebdruck)
  • Hönle UV System
  • Flachbettdrucksystem mit sehr hoher Druckqualität
  • Höhenverstellbarer Vakuum-Drucktisch erlaubt das Bedrucken von starren und flexiblen Materialien mit bis zu 50 mm Bauhöhe
  • Optionaler Einsatz von Adapterplatten zur Bestückung von Teilen
  • Kompakte Bauform und gute Zugängigkeit
  • Ein Industriedrucksystem mit Siemens SPS Steuerung , Festo Komponenten, etc.
  • Caldera Grand RIP



Technische Daten


Maschinentyp 505 D UV
Druckformat [mm] 400x600
Vakuumfeldgröße [mm] 400x600
Druckguthöhe max. [mm] 50
Mech. Wiederholgenauigkeit +/- 15 μm
Außenabmessung (LxBxH) [mm] 2600x1250x1600
Gewicht [kg] 1800
Anschlussspannung [V] 400/230
Anschlussleistung [kW] 6,4
RIP Caldera Grand RIP+
Druckköpfe Konica Minolta 1024 M
Positioniergenauigkeit Substrat +/- 50 μm
Maximale System-Auflösung 2160 x 1600 dpi
Farbkanäle 7 (CMYK), Weiss optional
Tintenverbrauch ca. 10 ml/m2
Erforderlicher Luftdruck [Bar] 6
Druckleistung 4 Pass [Bogen/h] 38
Druckleistung 6 Pass [Bogen/h]     28
Technische Angaben sind unverbindlich und Änderungen vorbehalten.
